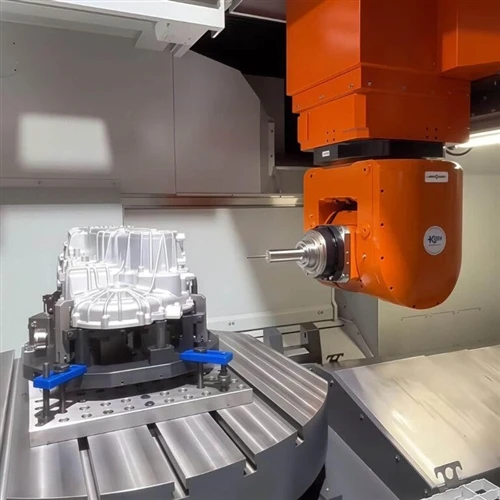

Sådan vælger du den rigtige 5-aksede CNC-maskine til kompleks fremstilling

Indledning

En 5-akset CNC-maskine er ikke blot en opgraderet version af et 3-akset bearbejdningscenter. Det repræsenterer en anderledes bearbejdningstilgang for producenter, der beskæftiger sig med komplekse geometrier, flersidede komponenter og høje præcisionskrav.



Til industrier som rumfart, bilindustrien, medicinsk udstyr, energi og fremstilling af præcisionsforme kan mange dele ikke færdiggøres effektivt med konventionelt 3-akset udstyr. Flere opsætninger, gentagen armaturpositionering og manuelle justeringer øger produktionstiden og skaber yderligere kilder til dimensionsvariation.



En 5-akset CNC-maskine tillader skæreværktøjet eller emnet at bevæge sig samtidigt langs fem kontrollerede akser, hvilket muliggør bearbejdning fra flere retninger i en enkelt opsætning.



HCNC Group udvikler og producerer5-aksede CNC-maskiner, 5-aksede bearbejdningscentre, CNC-systemer og industrielle automationsløsninger. Dets fem-aksede bearbejdningsproduktsortiment omfatter udstyr i HMC- og HMU-serien designet til kompleks overfladebearbejdning, præcisionskomponenter, automotive dele, rumfartsdele, forme og nye energianvendelser.



Denne købsvejledning forklarer de nøglefaktorer, producenter bør vurdere, før de investerer i en 5-akset CNC-maskine.



1. Hvad er en 5-akset CNC-maskine?

En 5-akset CNC-maskine styrer fem bevægelsesretninger:

• X-akse - venstre og højre bevægelse
• Y-akse - for- og bagbevægelse
• Z-akse - lodret bevægelse
• A-akse - rotation omkring X-aksen

B/C-akse - roterende bevægelse afhængig af maskinstruktur

De ekstra roterende akser gør det muligt for værktøjet at nærme sig emnet fra forskellige vinkler.

Sammenlignet med traditionel 3-akset bearbejdning kan 5-akset bearbejdning reducere:

• Flere armaturer opsætninger
• Manuel ompositionering
• Justeringsfejl
• Forberedelsestid for bearbejdning

HCNC definerer femakset bearbejdning som en CNC-bearbejdningsmetode, der bruger koordineret bevægelse af X, Y, Z og roterende akser til at behandle komplekse og højpræcisionsdele fra forskellige orienteringer.



2. Hvornår skal du købe en 5-akset CNC-maskine?

Ikke alle fabrikker har brug for en femakset maskine. Investeringen bliver værdifuld, når delene kræver:

Komplekse buede overflader

Eksempler:

• Luftfartsblade
• Løbehjul
• Turbine komponenter
• Medicinske implantater
• Skimmelhuler

Disse komponenter kræver kontinuerlige værktøjsorienteringsændringer, som er vanskelige eller umulige med 3-aksede maskiner.



Multipel overfladebearbejdning

Eksempler:

• Automotive strukturelle dele
• Motorkomponenter
• EV aluminiumshuse
• Mekaniske præcisionsdele

En femakset maskine kan udføre flere bearbejdningsoperationer uden at fjerne emnet.



Krav til høj nøjagtighed

Ansøgninger, der kræver:

• Snæver dimensionel tolerance
• Fremragende overfladefinish
• Stabil repeterbarhed
• Almindelige brancher:
• Rumfart
• Automotive
• Medicinsk
• Halvlederudstyr



3. 5 Axis CNC Machine Structure Selection Guide

Den mekaniske struktur påvirker direkte bearbejdningsevnen.

De vigtigste strukturer omfatter:



Roterende bord type 5-akset maskine

Emnet er monteret på et drejebord.

Velegnet til:

• Små og mellemstore dele
• Komplekse komponenter
• Høj præcisionsbearbejdning
• Fordele:
• God tilgængelighed
• Høj positioneringsnøjagtighed
• Velegnet til detaljerede dele
• Ansøgninger:
• Medicinske dele
• Luftfartskomponenter
• Præcisionsforme



Drejeligt hoved type 5-akset maskine

Spindelhovedet roterer, mens emnet forbliver fast.

Velegnet til:

• Store komponenter
• Tunge dele
• Store forme
• Fordele:
• Håndterer større emner
• Stærk skæreevne
• Velegnet til industriel produktion



Hybrid Type 5-akset maskine

Kombinerer drejebord og drejespindel.

Velegnet til:

• Store komplekse dele
• Avanceret rumfartsproduktion
• High-end produktion



4. RTCP-funktion: Nøgleteknologien i femakset bearbejdning

RTCP (Rotational Tool Center Point) er en af ​​de vigtigste funktioner i et højtydende fem-akset CNC-system.

Under fem-akset bevægelse ændrer roterende akser værktøjsvinklen. Uden RTCP-kompensation kan værktøjsspidspositionen skifte, hvilket forårsager bearbejdningsfejl.

Med RTCP:

• CNC-systemet beregner værktøjsspidsforskydningen automatisk
• Værktøjsbanen forbliver nøjagtig under rotation
• Komplekse buede overflader kan bearbejdes glat

HCNC fem-akse CNC-systemer inkluderer RTCP-funktioner, der understøtter samtidig fem-akse kontrol, fem-akse kalibrering, fejlkompensation og CAM-integration.



5. Samtidig 5-akset bearbejdning vs 3+2 bearbejdning

Samtidig 5-akset bearbejdning

Alle fem akser bevæger sig sammen under skæring.

Velegnet til:

• Fritformede overflader
• Blade
• Løbehjul
• Komplekse forme

Fordele:

• Glat overfladefinish
• Kontinuerlig værktøjsbevægelse
• Højere bearbejdningsfleksibilitet



3+2 Aksebearbejdning

Drejeakserne placerer emnet først, derefter udføres bearbejdningen med X/Y/Z-akser.

Velegnet til:

• Vinklede huller
• Flersidet bearbejdning
• Prismatiske komponenter

Fordele:

• Nemmere programmering
• Højere stivhed under skæring
• Velegnet til batchproduktion

HCNC fem-akse systemer understøtter både RTCP fuld lænke bearbejdning og fast-akse orientering bearbejdningstilstande.



6. Sådan vælger du den rigtige 5-akse CNC-maskinestørrelse

Maskinstørrelsen skal matche din nuværende produktion og fremtidige krav.

Vigtige specifikationer:

Arbejdsbord størrelse

Check:

• Maksimal emnediameter
• Maksimal emnelængde
• Krav til inventar

Belastningskapacitet

Vigtigt for:

• Stålkomponenter
• Luftfartsstrukturer
• Store forme

Maskinrejse

Vurdere:

• X rejser
• Y rejser
• Z rejser
• Område for roterende akser

En maskine, der er for lille, begrænser den fremtidige produktion. En maskine, der er overdimensioneret, øger investerings- og driftsomkostningerne.



7. Spindelvalg til 5-aksede CNC-maskiner

Spindlen bestemmer skæreydelsen.

Højhastighedsspindel

Velegnet til:

• Aluminium dele
• Luftfartskomponenter
• Præcis efterbehandling

Fordele:

• Bedre overfladekvalitet
• Højere skæreeffektivitet



Spindel med højt drejningsmoment

Velegnet til:

• Stålbearbejdning
• Kraftig skæring
• Store komponenter

Fordele:

• Stærk skærekraft
• Stabil materialefjernelse



8. Nøjagtighedsfaktorer købere bør tjekke

En femakset maskine bør evalueres ud over de grundlæggende katalogspecifikationer.

Vigtige faktorer:

Roterende akse nøjagtighed

Påvirker:

• Positionering
• Overfladekvalitet
• Kompleks konturnøjagtighed

Termisk stabilitet

Lange bearbejdningscyklusser genererer varme.

God termisk kontrol hjælper med at opretholde:

• Dimensionel konsistens
• Maskinens stabilitet

Maskinstivhed

Vigtigt for:

• Hårde materialer
• Dyb skæring
• Tung bearbejdning



9. CNC-systemvalg

CNC-systemet bestemmer, hvor effektivt maskinen kan udføre fem-akse operationer.

Vigtige funktioner:

• Fem-akset interpolation
• RTCP
• Automatisk kalibrering
• Fejlkompensation
• CAM integration
• Kollisionsbeskyttelse

HCNC udvikler HNC CNC-systemer med funktioner, herunder:

• Højhastighedskontrol med høj præcision
• Fem-akset samtidig styring
• Fem-akset RTCP
• Fem-akset automatisk kalibrering
• Fejlkompensation
• Multi-kanal kontrol
• CAM software integration



10. 5 Axis CNC Machine Applications

Luftfartsindustrien

Ansøgninger:

• Strukturelle dele til fly
• Motorblade
• Løbehjul
• Turbine komponenter

Krav:

• Høj nøjagtighed
• Komplekse overflader
• Letvægtsmaterialer



Bilindustrien

Ansøgninger:

• Motorkomponenter
• EV aluminium dele
• Transmissionshuse
• Forme til biler

Krav:

• Stabil produktion
• Kort cyklus tid
• Automatiseringskompatibilitet



Medicinsk industri

Ansøgninger:

• Kirurgiske instrumenter
• Implantater
• Præcisionsudstyr

Krav:

• Høj overfladekvalitet
• Snæver tolerance



Formfremstilling

Ansøgninger:

• Sprøjtestøbeforme
• Forme
• Komplekse hulrum

Krav:

• Glatte buede overflader
• Reduceret poleringsarbejde



11. HCNC 5-akset CNC-maskine produktvalg

HCNC fem-akset bearbejdning produktsortiment omfatter:

HMC Series 5 Axis Machining Center

Ansøgninger:

• Autodele
• Nye energikomponenter
• Komplekse strukturelle dele
• Præcisionsbearbejdning

Funktioner:

• Højhastighedsbearbejdning
• Struktur med høj stivhed
• Fem-akset forbindelsesevne
• Automatiseringskompatibilitet



HMU-seriens femaksede bearbejdningscenter

Velegnet til:

• Luftfartsdele
• Komplekse buede overflader
• Komponenter med høj præcision

Funktioner:

• Fem-akset samtidig styring
• RTCP funktion
• Automatisk kalibrering
• Fejlkompensation
• CAM integration



12. 5 Tjekliste til køb af Axis CNC-maskine

Udvalgt vare	Spørgsmål
Del Geometri	Kræver dele flervinklet bearbejdning?
Materiale	Kan maskinen håndtere dine materialer?
Aksekonfiguration	Har du brug for samtidig fem-akset bearbejdning?
RTCP	Understøtter CNC-systemet RTCP?
Nøjagtighed	Er tolerancekrav opfyldt?
Spindel	Er hastighed eller drejningsmoment vigtigere?
Automatisering	Kan robotter integreres senere?
Service	Yder leverandøren teknisk support?



Hvorfor vælge HCNC femakset CNC-maskine?

CNC-teknologi integration

HCNC kombinerer:

• CNC værktøjsmaskiner
• CNC systemer
• Servo teknologi
• Industrielle robotter
• Intelligente produktionsløsninger



Erfaring med kompleks produktion

HCNC fem-akse løsninger er designet til applikationer, herunder:

• Automotive
• Rumfart
• Medicinsk
• Ny energi
• Præcisionsstøbefremstilling



Design klar til automatisering

Fem-aksede maskiner kan integreres med:

• Robotlastesystemer
• Inspektionssystemer
• Fleksible produktionsceller
• støtte producenter i retning af automatiseret produktion.



FAQ

Er en 5-akset CNC-maskine bedre end en 3-akset maskine?
En femakset maskine er ikke altid nødvendig. Det bliver fordelagtigt, når dele har kompleks geometri, flere bearbejdningsflader eller strenge krav til nøjagtighed.



Hvilke industrier bruger 5-aksede CNC-maskiner?
Almindelige industrier omfatter rumfarts-, bil-, medicin-, energi- og formfremstilling.



Hvad er RTCP i femakset bearbejdning?
RTCP holder værktøjsspidsen nøjagtigt placeret under roterende aksebevægelse, hvilket forbedrer bearbejdningsnøjagtigheden på komplekse overflader.



Hvor meget koster en 5-akset CNC-maskine?
Prisen afhænger af maskinstruktur, størrelse, spindelspecifikation, CNC-system, nøjagtighedsniveau og automatiseringskrav.
